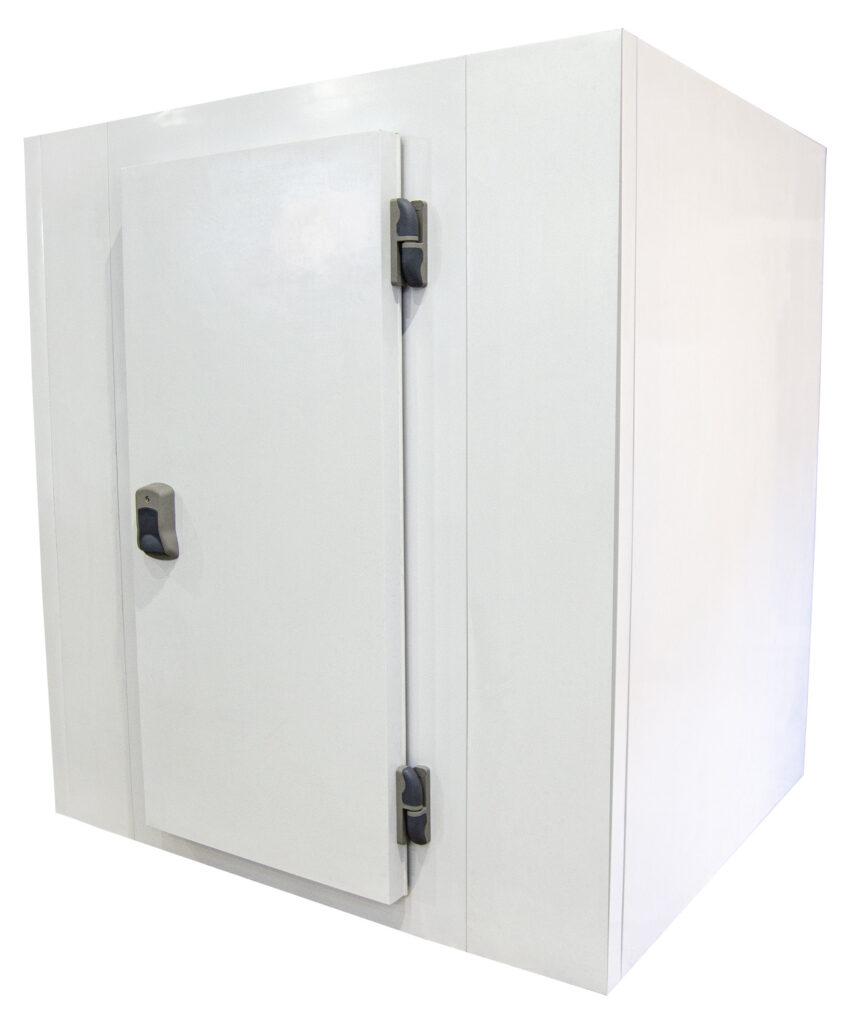

Модульна холодильна камера замкова КХ-6,48 (1960*1960*2160 мм)

Модульна холодильна камера замкова КХ-6,48 (1960*1960*2160 мм)

Модульні холодильні камери із замковими з'єднаннями являють собою збірно-розбірні конструкції з пінополіуретанових сендвіч-панелей (ППК), призначені для тривалого збереження температурного режиму (+10 °C...-20 °C) у холодильному об'ємі. Холодильні камери модульного типу застосовуються для зберігання будь-яких харчових продуктів, напівфабрикатів, овочів, квітів, хутряних виробів та ін. Підтримка необхідної температури в цих камерах досягається завдяки холодильних установок (моноблоків, спліт-систем).

Стенові та сендвіч-панелі замкових холодильних камер являють собою два аркуші сталі завтовшки 0,45 мм із полімерним покриттям білого кольору RAL9003 із захисною плівкою та шар заливного пінополіуретану між ними завтовшки 80 мм. Полова сендвіч — панель посилена спеціальним листом з рифленого алюмінію.

Збирання замкових модульних камер не вимагає спеціальних інструментів. Камери без особливих зусиль легко складаються з готових панелей завдяки ексцентрикових замків.

Модульна конструкція збірно-розбірної холодильної камери дає змогу надалі змінювати об'єм камери завдяки додавання спеціальних розширювальних поясів, що забезпечує широкий модельний ряд розмірів камер. Головна перевага таких камер — це легких монтаж, їх можна зібрати практично в будь-якому приміщенні, а за потреби їх можна легко збільшити або розібрати та перенести в інше місце.

Етапи збільшення модульної камери розширювальним поясом:

Розширений пояс для модульної камери складається з 4 панелей (дві стінові, стельова та підлогова панель). За шириною може бути доступно 4 варіанти збільшення: 300, 600, 900 і 1200 мм. Змінювати довжину холодильної камери за допомогою поясів розширення можна до будь-яких розмірів раз 300 мм.

Усі модульні камери комплектуються стандартними двостулковими холодильними дверима лівого або правого відкривання зі світловим отвором — 900*1850 мм.

Фурнітура холодильних дверних блоків:

Основні особливості збірно — розбірної модульної холодильної камери з замками КХ-6,48:

• Товщина панелей 80 мм, пінополіуретановий наповнювач (ППУ-80)
• Зовнішні розміри камери 1960*1960*2160 мм
• Внутрішні розміри 1800*1800*2000 мм, 6,48 м3
• З'єднання панелей: ексцентриковий  замок
• Сендвіч — панелі для підлоги посилені листом із рифленого алюмінію
• Світловий отвір дверей (Ш х В): 900 х 1850 мм
• Дверна фурнітура (ручка та петлі) закордонних виробників
• Холодильні двері з правим або лівим відчиням, з підігрівом або без нього
• Ергономічна дверна ручка обладнана замком із ключем для замикання зовні та кнопкою для аварійного відчинення дверей зсередини
• Дверні петлі мають регулювання за трьома осями й обладнані системою мікроліфт для автоматичного зачинення дверей.
• Камера комплектується:  замкові сендвіч — панелі ППУ-80 мм для стін і стелі, сендвіч — панелі для підлоги посилені листом із рифленого алюмінію, заглушки для замкових отворів, шестигранний ключ, ущільнювальна стрічка, балон силікон.
• Додатково модульну камеру можна укомплектувати: ПВХ шторами, клапаном для вирівнювання тиску, полицями для викладання продукції, відкотним пандусом, листами з бакелітовий фанеры завтовшки 10 мм для посилення підлоги.

Схема розташування панелей замкової модульної камери КХ-6,48 у розрізі:

Варіанти побудови холодильних камер на базі збірно-розбірних модульних конструкцій:

Послідовність складання замкових модульних камер:
